Лічильник пального двокамерний R2/R5

Лічильник пального призначений для виміру витрати рідкого пального в двигунах автомобілів, річкових суден, дизель-генераторів, а також в котлах, пальниках і в іншому обладнані де використовується пальне. Працездатність приладів повинна забезпечуватись при протіканні через них якісного дизельного і моторного пального

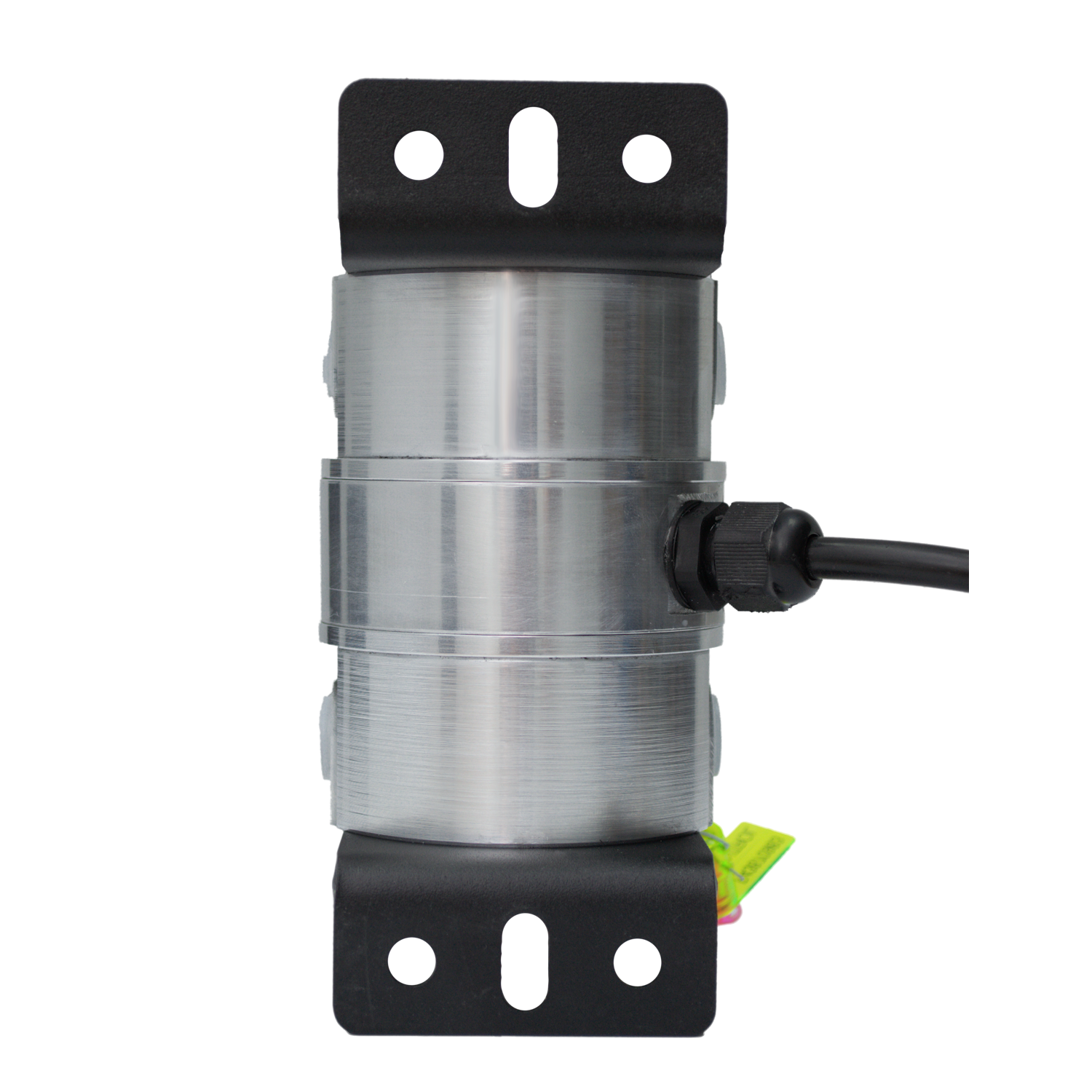

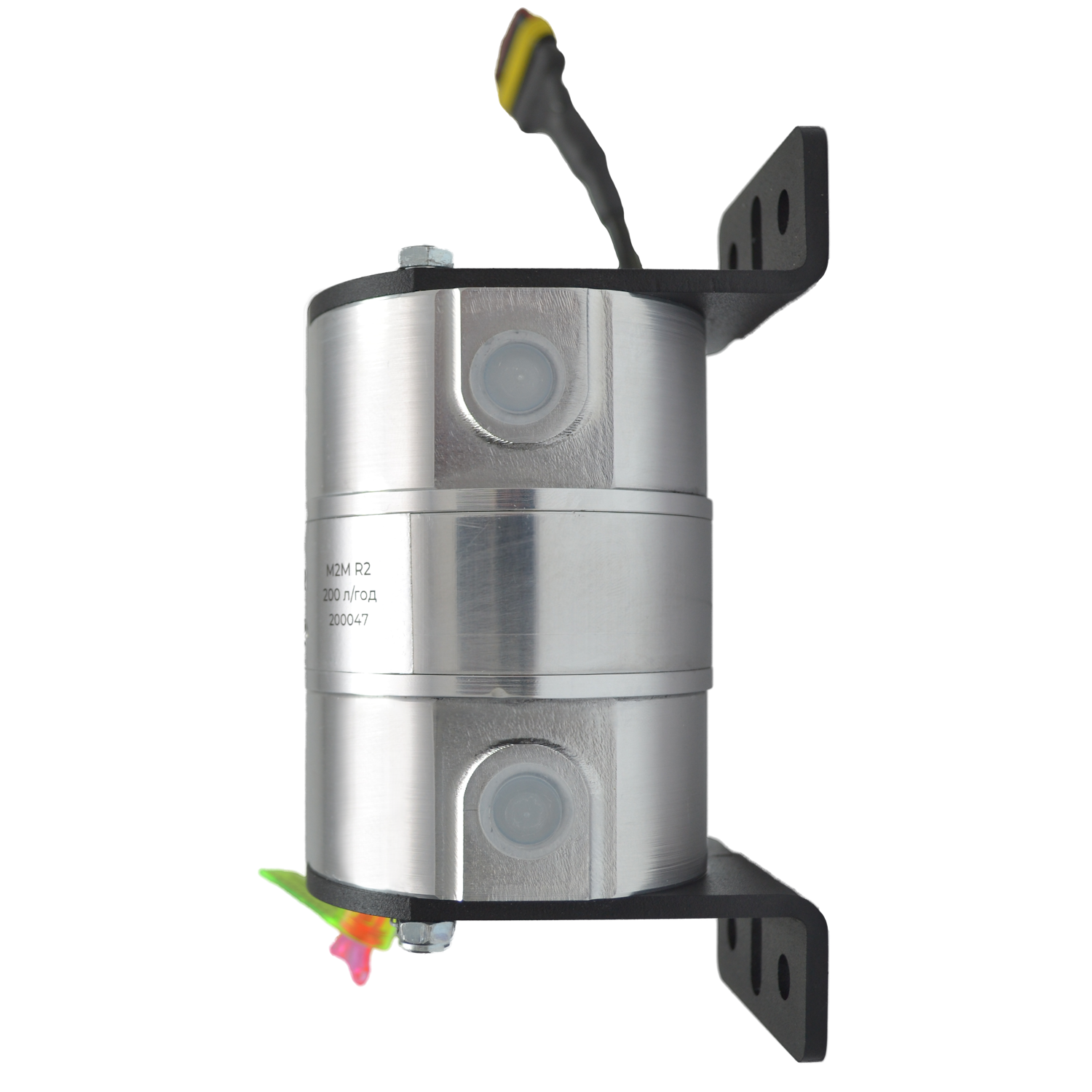

[ Лічильник пального. Зовнішній вигляд ]

Технічні характеристики

Технічні характеристики лічильнка пального подано в таблиці нижче

Параметри	Значення
Межі допустимих похибок +/- % не більше	2
Напруга живлення, В	12/24
Сила струму живлення мА, не більше, для U=12/24 В	50/25
Захист від імпульсних перешкод В, не менше	170
Тиск пального мінімальний/максимальний, МПа	0,2/2,5
Кінематична в'язкість пального мін/макс, мм2/с	1,5/6,0
Розмір сторонніх включень в рідині, мм не більше	0,1
Кількість імпульсів на літр F2/F5	100/50
Температурний діапазон, C°	-25..+85
Інтерфейс для налаштувань	RS485
Інтерфейс передачі даних	Імпульсний RS485 CAN
Мінімальна/максимальна витратра пального в камері л/год:
M2M R2	2-200
M2M R5	5-500

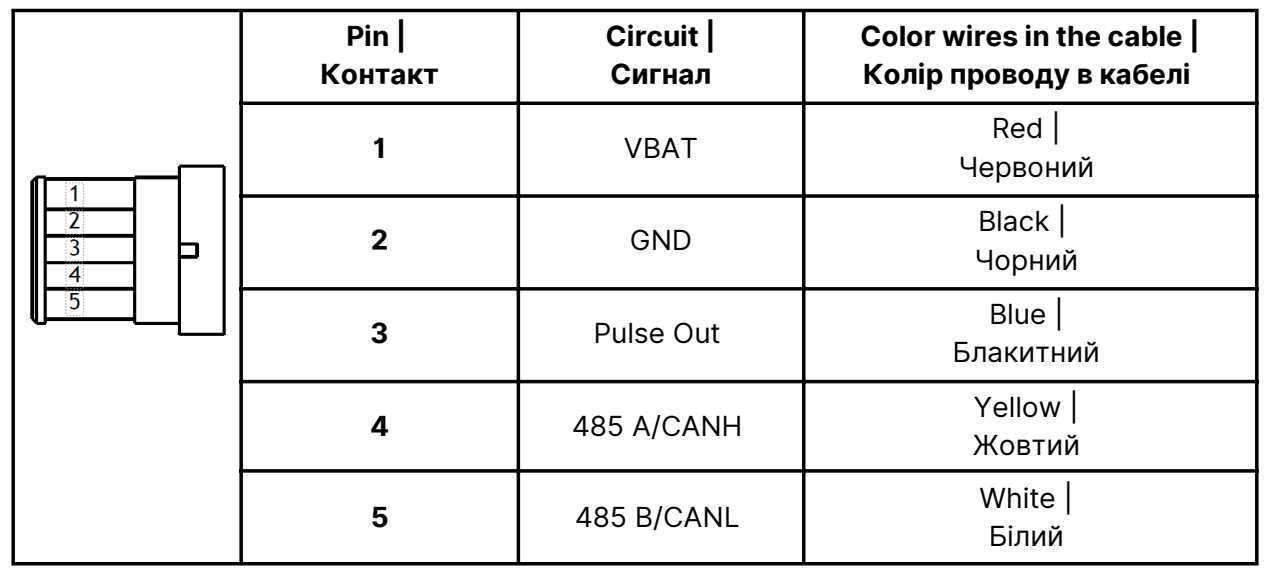

Контакти роз'єму і колір проводу в кабелі

Схема контактів подана на зображенні нижче.

[ Схема контактів ]

Зовнішній вигляд роз'єму контактів зображено на фото нижче.

[ Зовнішній вигляд роз'єму контактів ]

Індикація та маркування

На верхній кришці лічильника нанесено:

• Сайт виробника
• Назва та модель виробу (з максимальною пропускною здатністю)
• Серійний номер
• Маркування індикаторів

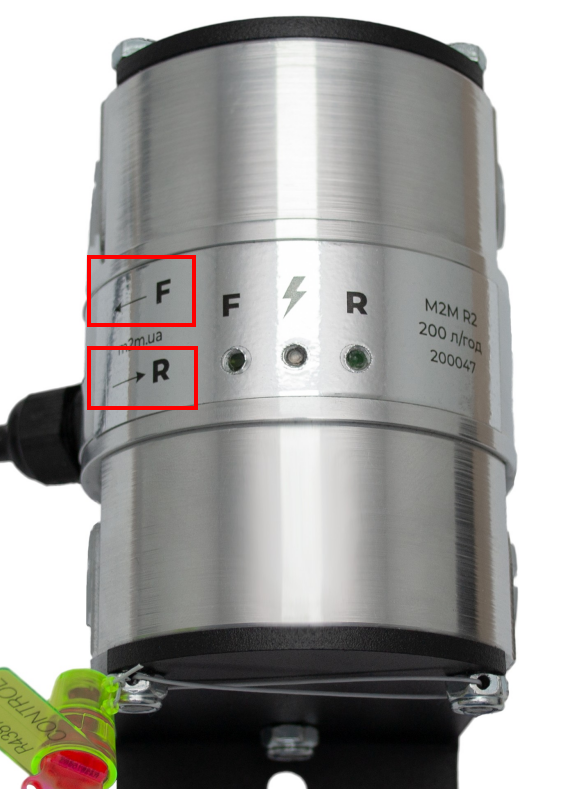

Додатково нанесено стрілками напрямок руху потоку пального:

• F - прямий потік пального
• R - зворотній потік пального

[ Напрямок пального ]

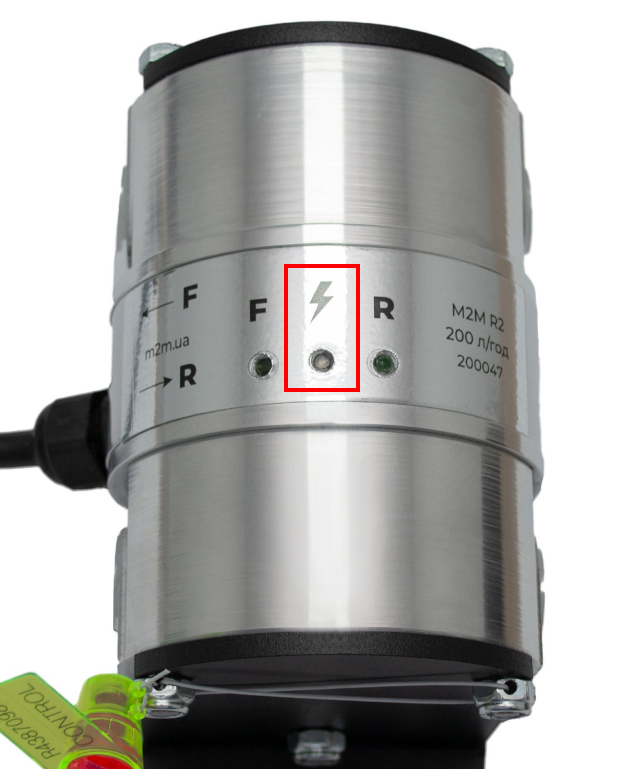

Червоний індикатор Блискавка сповіщає про наявність живлення

[ Індикатор наявності живлення ]

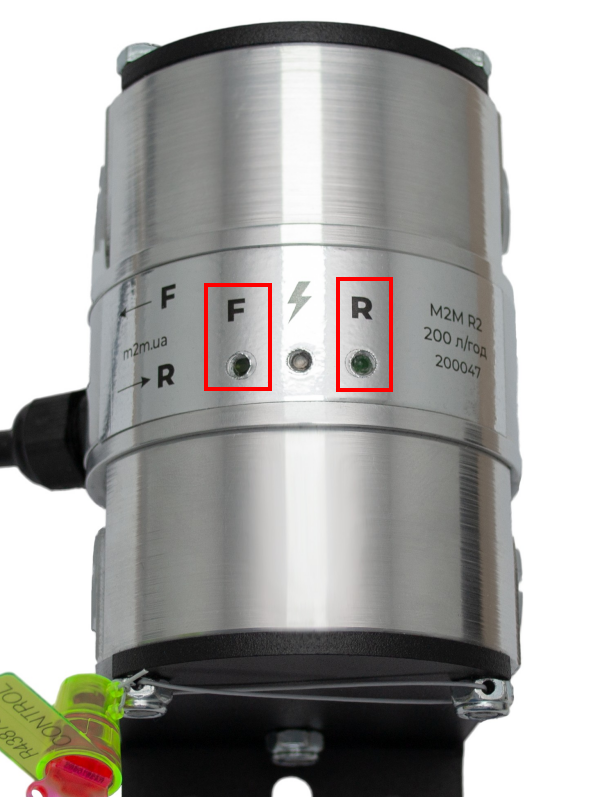

Індикатори F (прямий потік) та R (зворотній потік) сповіщають про проходження пального через пристрій.

[ Індикатор проходження пального ]

Комплектація

До комплекту поставки входять:

• Лічильник пального
• Паспорт
• Кабель

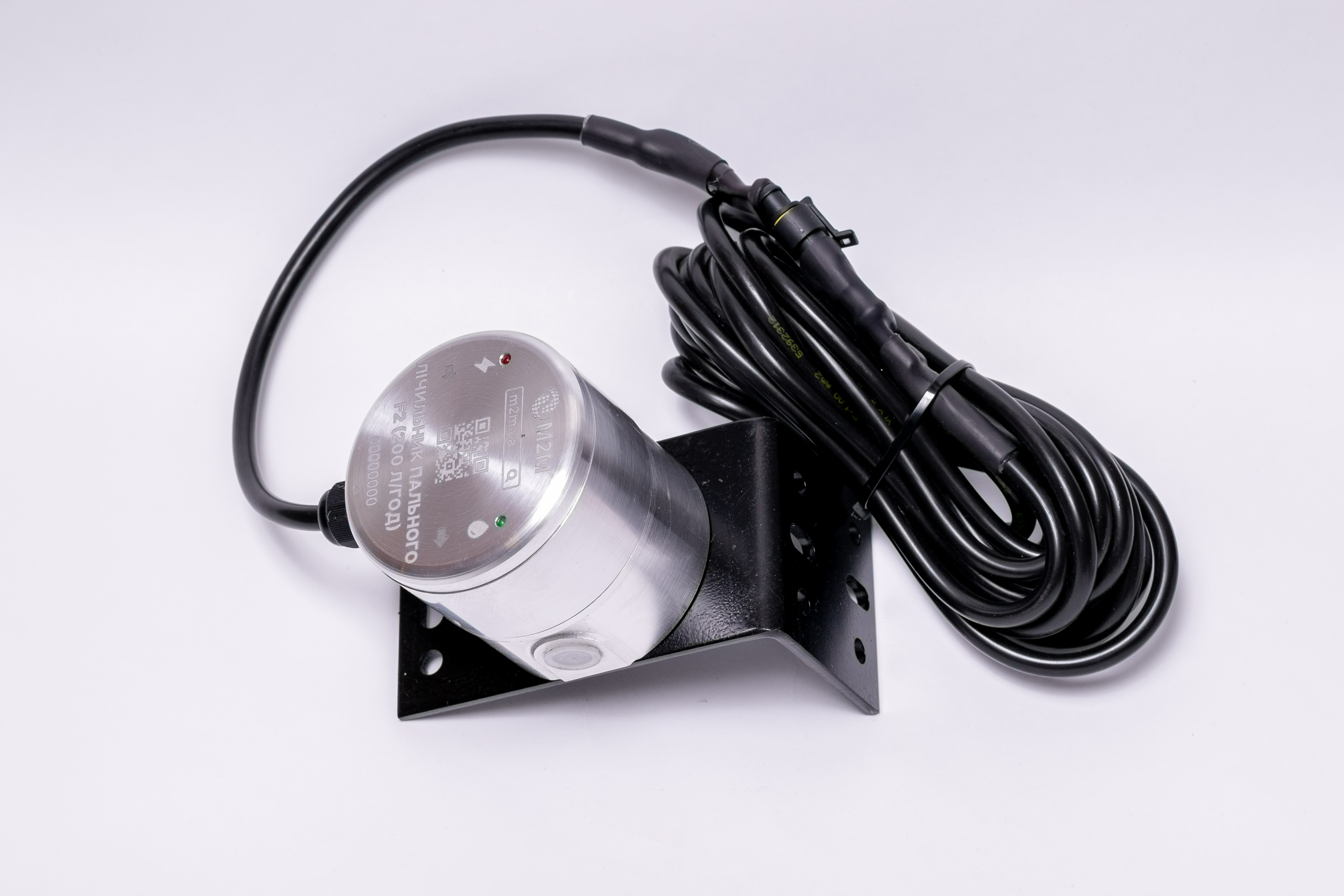

Додаткові аксесуари

Додатково лічильник пального може комплектуватись:

• Кабелем різної довжини
• Монтажним комплектом
• Фільтрами


[ Аксесуари для лічильника пального ]

Технічне обслуговування

Технічне обслуговування лічильника проводиться персоналом виробника чи сервісного центру. Об’єм робіт при проведенні технічного обслуговування визначає спеціаліст з обслуговування після проведення перевірки технічного стану лічильника. Для виконання робіт, що пов’язані із очисткою внутрішніх поверхонь, ремонтом чи заміною деталей, ремонтом чи заміною електронних компонентів, калібруванням лічильника його передають до сервісного центру чи підприємства виробника. На час проведення такого обслуговування встановлюється інший лічильник чи штуцер-вставка (за погодженням).

Технічне обслуговування проводиться після встановлення лічильника та періодично. Періодичне обслуговування рекомендовано проводити через кожні 12 місяців чи 200 000 літрів для лічильника M2M R2 або 500 000 літрів для лічильника M2M R5. Періодичність проведення технічного обслуговування може змінюватися у залежності від якості пального, стану фільтрів, умов експлуатації, стану паливної системи.

Інструкції з безпеки

Критично важливо

Уважно прочитайте всі інструкції перед використанням

При роботі на автотракторній техніці потрібно дотримуватись правил безпеки при роботі з паливними рідинами. При встановленні лічильника потрібно дотримуватись правил техніки безпеки, прийнятих на Вашому підприємстві.

3абороняється вмикати лічильник y напрyгy вище діапазону, що вказаний в паспорті виробу. При проведенні зварювальних робіт потрібно відімкнути від електроживлення і від’єднати роз’єм.

Гарантія та сервіс

Гарантійний термін 12 місяців з дати продажу заводом виробником. Сервісне обслуговування проводиться тільки в сервісних центрах.

Утилізація

Лічильник не містить шкідливих та небезпечних речовин і компонентів для здоров'я людей та навколишнього світу.

Лічильник не містить дорогоцінних матеріалів.
