Налаштування в системах моніторингу
Лічильник пального може підключатися до різних трекерів чи іншого обладнання для видачи інформації про пальне, яке пройшло через нього. Для підключення можуть використовуватись наступні інтерфейси:
Для різних інтерфейсів і різних систем моніторингу ниже подані приклади для налаштування
Імпульсні
Wialon
Лічильник пального з імпульсним інтерфейсом підключається як ДМВП (Датчик миттєвої витрати пального) з урахування того, що 100 імпульсів відповідають 1 літру.

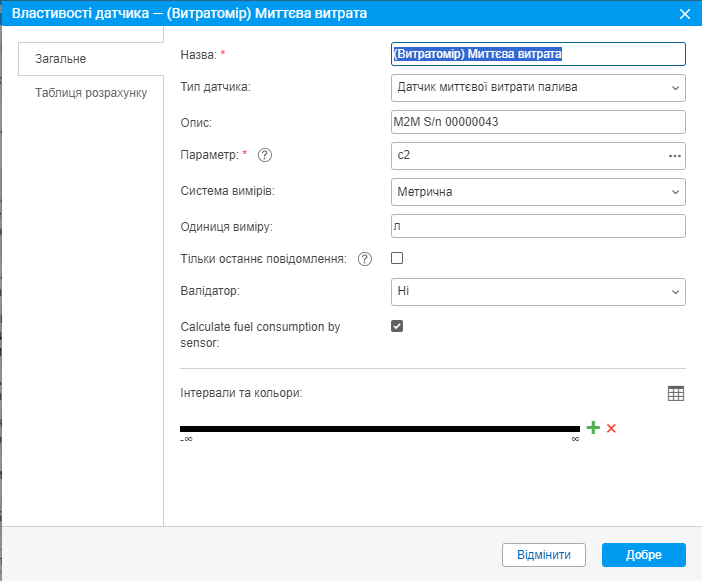

Створюємо новий датчик типу ДМВП.
[ Додавання імпульсного лічильника пального в систему моніторингу Wialon ]

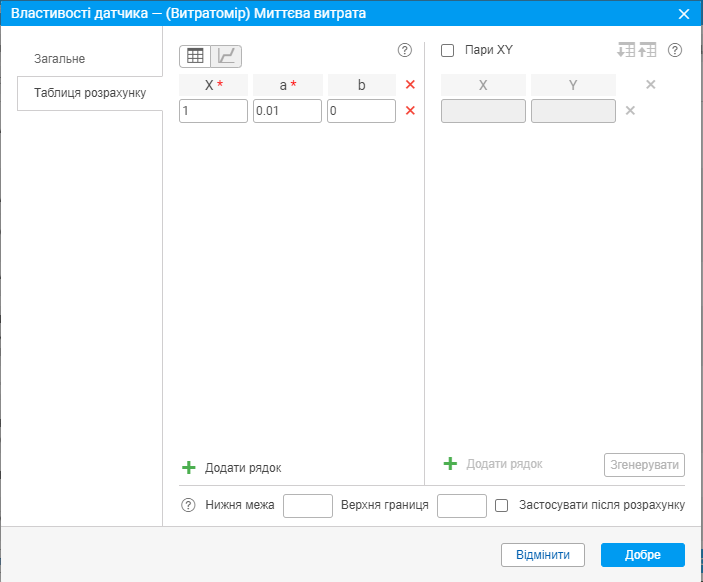

Для зручності прописуємо в описі модель та серійний номер, в Таблицю розрахунку додаємо коефіцієнт 0,01
[ Додавання імпульсного лічильника пального в систему моніторингу Wialon ]
Альтернативний варіант запису коефіціента - дописати його в поле Параметр, як зображено на малюнку нижче.
[ Додавання імпульсного лічильника пального в систему моніторингу Wialon ]
Для відображення витрати пального по ДМВП у Звітах їх необхідно налаштувати для виводу цього параметру в різних варіантах розрахунку. Приклад на зображенні нижче
[ Приклад відобаження витрати пального по лічильнику пального в системі моніторингу Wialon ]
M2M Platform
RS485
Wialon
M2M Platform
CAN
Wialon
Teltonika
Компанія Teltonika має в своєму арсеналі різноманітне обладнання, яке працює по CAN інтерфейсу, це обладнання має свої нюанси, тому налаштовується та передає різні набори даних.
FM(X)150

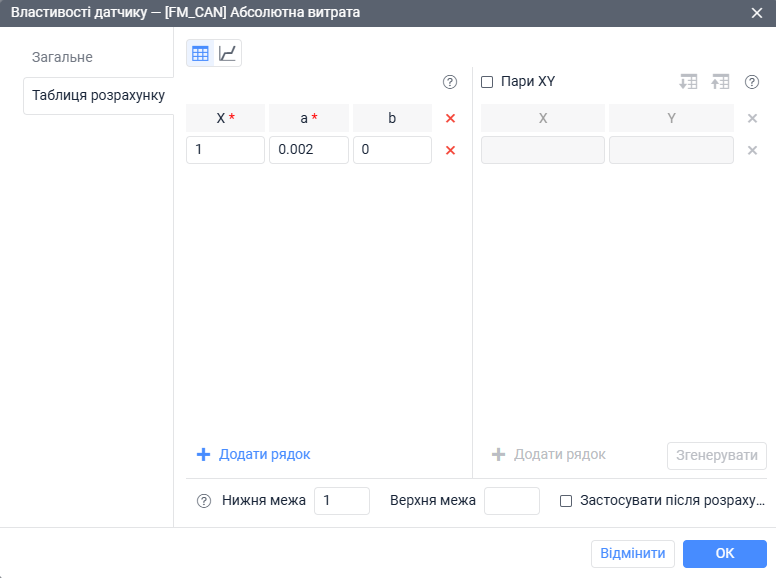

В системі моніторингу тепер необхідно налаштувати обробку io_83 як Датчик абсолютної витрати пального з коєфіціентом 0.002.
[ Налаштування CAN в трекерах Teltonika FMB150/FMCl50 ]
FMB140 ALL-CAN300/ALL-CAN300
[ Налаштування CAN в трекерах Teltonika FMB140 ALL-CAN300/ALL-CAN300 ]
Xirgo Global
Налаштування трекера на прикладі StCAN

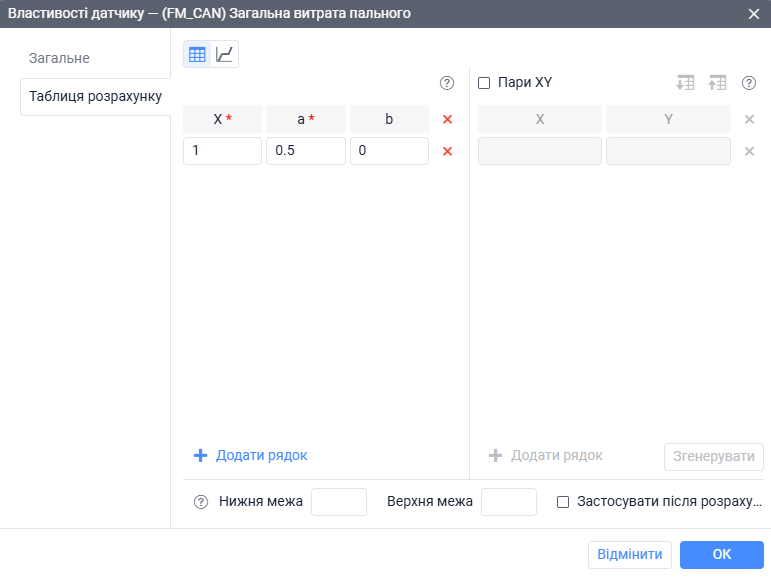

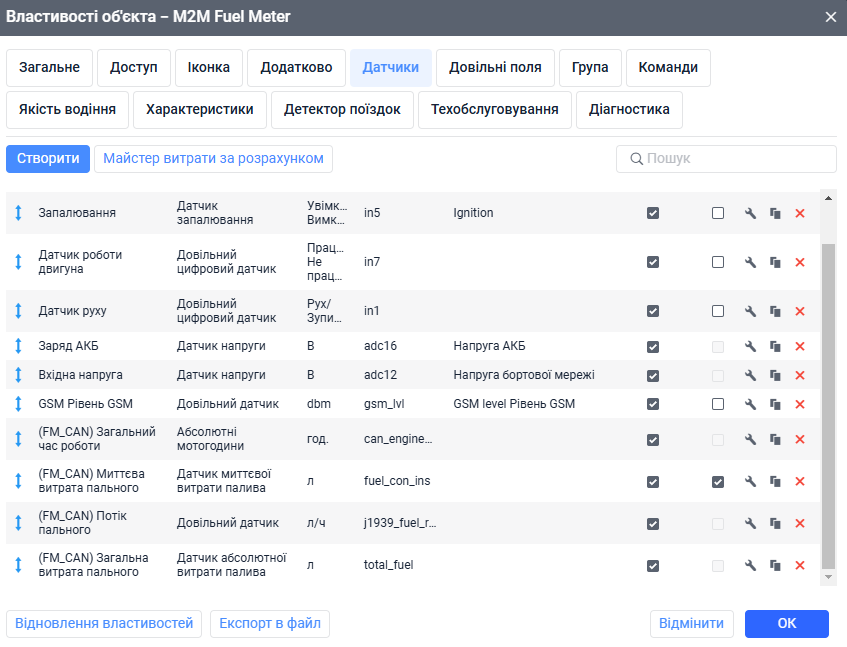

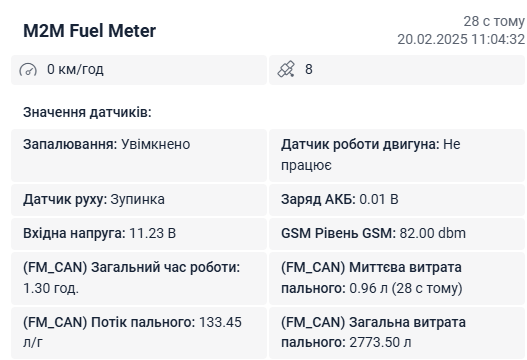

[ Налаштування трекер Xirgo Global в системі моніторингу Wialon ]
Таблиця параметрів:
| № | Параметр | Коефіцієнт | Одиниця виміру | Тип | Назва | Опис |
| 1 | can_engine_hrs | 0.05 | години | Абсолютні мотогодини | Загальний час роботи | Загальний час роботи витратоміра |
| 2 | fuel_con_ins | літри | Датчик миттевої витрати палива | Миттєва витрата пального | Миттева витрата пального. Параметр має сумуватись трекером поміж передачами даних | |
| 3 | j1939_fuel_rate | 0.05 | літри/година | Довільний датчик | Потік пального | Потік пального, який проходить через лічильник в моент отимання даних |
| 4 | total_fuel | 0.5 | літри | Датчик абсолютної витрати пального | Загальна витрата пального | Загальна витрата пального, яке пройшло через лічильник з моменту початку його роботи |
