Налаштування GPS трекерів

Імпульс

Teltonika

FM(X)130/FMB140/FM(X)150

Трекери FM(X)130/FMB140/FM(X)150 мають два цифрових входи лічильни: DIN1 та DIN2, до яких можна підключити M2M F2/F5:

[ Входи трекера FMB150/FMC150 ]

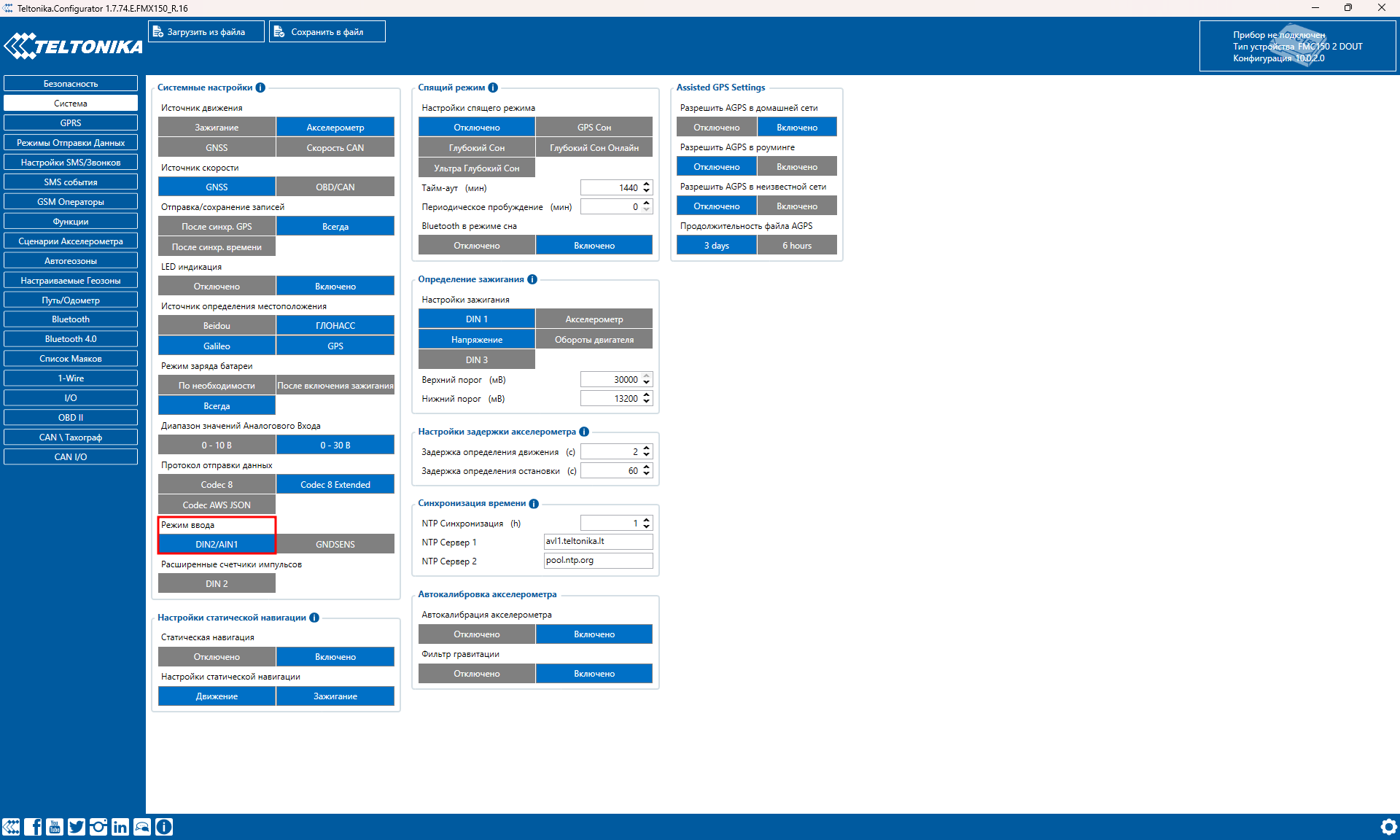

DIN2 може бути також аналоговим входом, тому якщо ви плануете його використовувати як лічильник імпульсів - налаштуйте його відповідним чином в конфігураторі:

[ Входи трекера FMB150/FMC150 ]

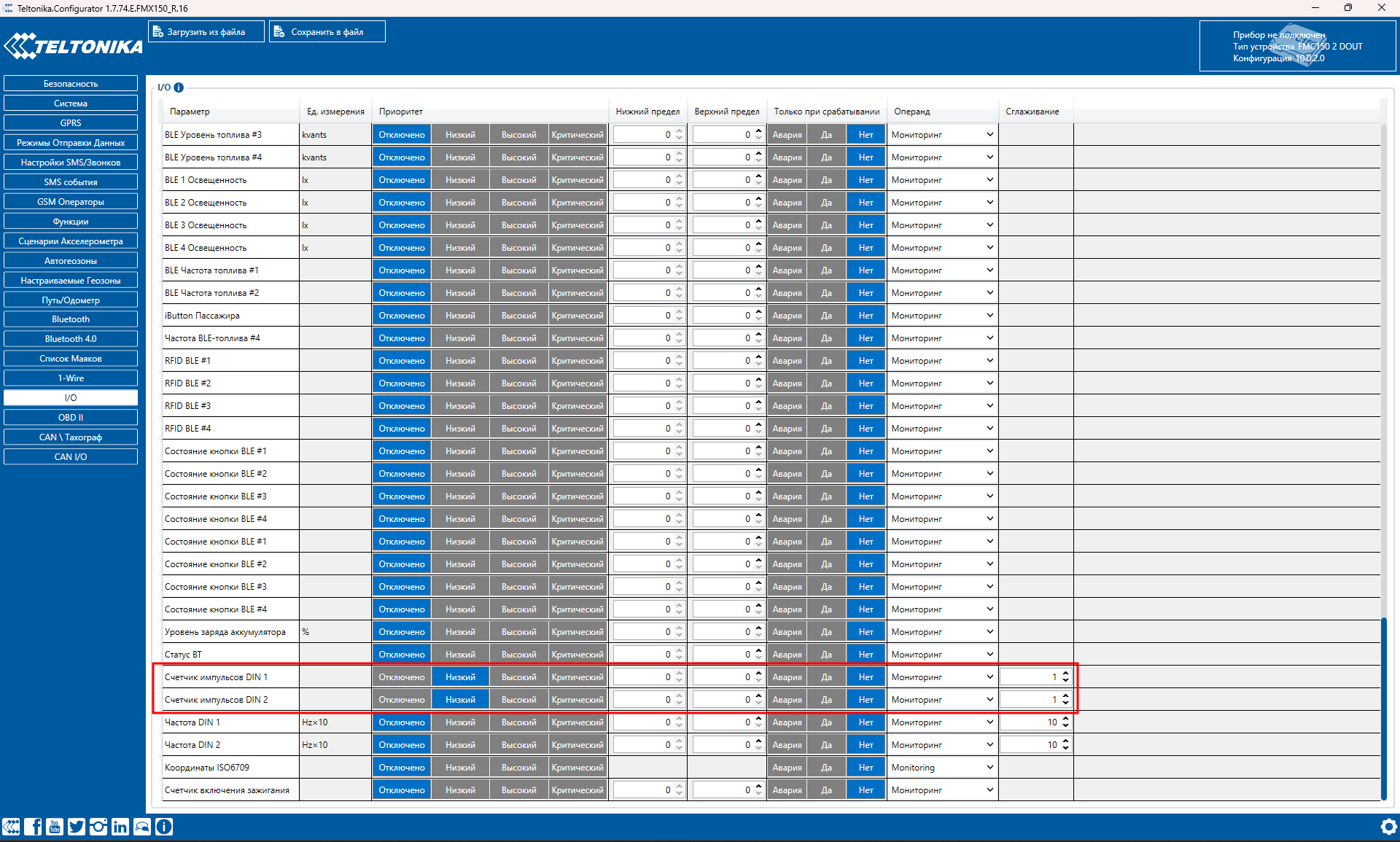

Та активуйте параметри Лічильнк імпульсів DIN1/Pulse Counter DIN1 та/або Лічильнк імпульсів DIN2/Pulse Counter DIN2 для передачі в систему моніторингу:

[ Входи трекера FMB150/FMC150 ]

Тепер в систему моніторингу будуть надходити параметри:

Лічильнк імпульсів DIN1/Pulse Counter DIN1 - io_4
Лічильнк імпульсів DIN2/Pulse Counter DIN2 - io_5

Лічильник
[ Налаштування параметрів в системі моніторингу для трекера FMB150/FMC150 ]

Xirgo Global (BCE)

Імпульсний вхід має майже уся лінійка трекери бренду Xirgo Global, окрім моделі FMS500 One. Конфігурування трекерів виконується в web конфігураторі XDM.

В файлі конфігурації необхідно увімкнути наступні параметри:

4.1 F_Dataset7_Mask1 - вмикаємо параметри с1, с2, с3, с4 - вмикаємо стільки, скільки плануємо підключити лічильників пального, по яким будуть приходити значення в систему моніторингу.

[ Налаштування імпульсного входу в трекерах Xirgo Global ]

5.6 F_FrequencyCounterSelect - Налаштування імпульсного входу на роботу, як лічильник (суматор) імпульсів.

[ Налаштування імпульсного входу в трекерах Xirgo Global ]

Bitrek

RS485

Teltonika

FMB150

Xirgo Global (BCE)

Light+, StCAN

Bitrek

CAN

Teltonika

FMB150/FMC150

Трекери FMB150/FMC/150 мають CAN інтерфейс, який зазвичай використовується для підключення CAN шини різноманітної техніки, але так само можна підключити і лічильник пального F2/F5 CAN. Для цього в конфігурації трекера необхідно налаштувати роботу CAN шини на стандарт FMS. Для цього необхідно зробити в FOTA WEB наступне:

[ Налаштування CAN в трекерах Teltonika FMB150/FMCl50 ]

Та в конфігураторі налаштувати передачу даних для Абсолютної витрати пального:

[ Налаштування CAN в трекерах Teltonika FMB150/FMCl50 ]

ALL-CAN100/FMB140 ALL-CAN300

CAN модуль в обладнання ALL-CAN300 та трекері FMB140 ALL-CAN300 можна налаштувати на роботу з лічильником пального F2/F5 CAN. Для цього необхыдно:

підключити CAN інтерфейс трекера/модуля до лічильника пального
обрати код програми для роботи з лічильникмо 13583
в налаштування CAN модуля увімкнути для передачи: Витата пального/Fuel consumed [io_83], Час роботи двигуна (мотогодини)/Engine worktime [io_102], Витрати пального (сумарно)/Fuel consumed (counted) [io_107]

[ Налаштування CAN в трекерах Teltonika FMB140 ALL-CAN300 ]

Xirgo Global (BCE)

CAN інтерфейс мають трекери StCAN, TACHO, StCAN SDK, TACHO SDK, XtCAN трекери бренду Xirgo Global. Конфігурування трекерів виконується в web конфігураторі XDM.

В файлі конфігурації необхідно увімкнути наступні параметри:

4.2 F_Dataset7_Mask2 - Налаштовуєм параметри: Загальна витрата, Час роботи, Потік пального
