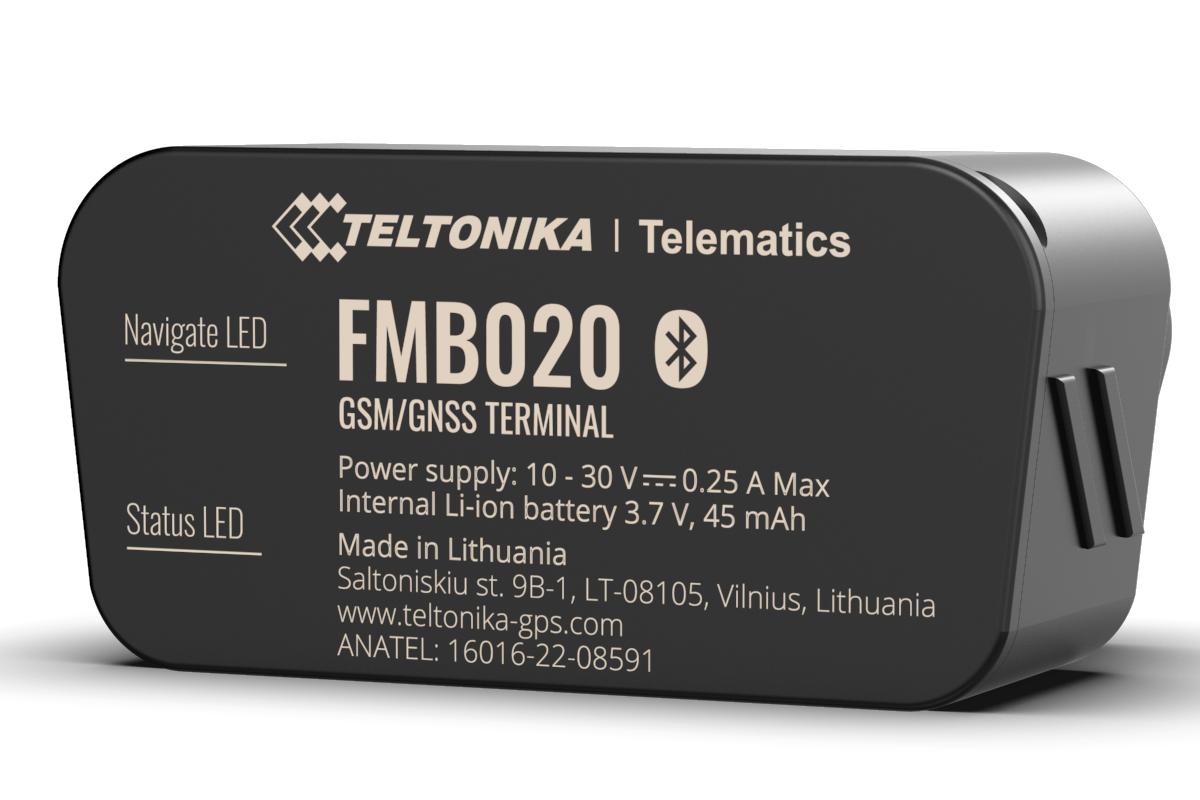

FMB020

	Производитель:	TELTONIKA
	Модель:	FMB020
	Руководство пользователя:	FMB020_Quick_Manual_v1.9.pdf
	Конфигуратор:	Teltonika.Configurator.FMB.zip
	COM драйвер:	TeltonikaCOMDriver.zip
	Прошивка:	Firmware
	WEB конфигуратор:	FOTA WEB
	Производство:	Производится
	Поддержка:	Поддерживается

Параметры подключения к M2M Platform

Параметр	Значение	Примечание
HOST	hw.m2m.eu 213.239.234.94	Настроить можна через SMS команду, Конфигуратор для ПК, мобильное приложение
PORT	5027	Настроить можна через SMS команду, Конфигуратор для ПК, мобильное приложение
Protocol	Teltonika	Выбирается во время создания объекта в M2M Platform
Model	FMB020	Выбирается во время создания объекта в M2M Platform

подсказка

Параметр HOST можно настроить как DOMEN или IP. Лучше использовать DOMEN, если трекер не поддерживает работу с DOMEN, можна настроить подключение через IP адрес.

Настройка трекера

Настройка трекера возможна разными способами. Лучший вариант – настройка через Конфигуратор для ПК. Через него можно настроить трекер, обновить прошивку и увидеть статус трекера.

Если доступа к трекеру нет (он уже установлен в авто), то возможны варианты:

1. Настроить через WEB конфигуратор: считать конфигурацию, внести изменения, загрузить конфигурацию на трекер
2. Командами по SMS подключить трекер к M2M Platform, затем донастроить командами по SMS или GPRS.

Конфигуратор для ПК

Teltonika Configurator позволяет настраивать устройства серии FMB а также обновлять прошивку, смотреть текущее состояние устройства (координаты, уровень GSM сигнала, количество доступних спутников, состояние входов и выходов, прочее).

Мобильное приложение

Компания Teltonika в свое время разработала мобильное приложение FMBT для взаимодействия с трекерами серии FMB. Через него можно настроить базовые параметры для подключения к M2M Platform и посмотреть текущий статус трекера.

[ Teltonika FMBT ]

Подробнее об этом приложении по ссылке

WEB конфигуратор

Трекеры, разработанные на базе платформы FMB, поддерживают работу с WEB конфигуратором, который называется FOTA WEB. Через него можно считать конфигурацию, внести изменения и загрузить устройство, обновить прошивку самого трекера и/или дополнительных модулей.

Детальнее о работе с FOTA WEB смотрите по ссылке на нашем ресурсе или на ресурсах производителя.

SMS команды

Трекер поддерживает взаимодействие с пользователем через SMS командами. Через SMS следует настраивать подключение к M2M Platform, все остальные параметры (а их достаточно много) следует настраивать другим способом, но не исключен вариант и через SMS.

Параметры могут быть объединены в одну SMS, но не следует их делать слишком длинными.

Формат SMS команд для настройки параметров:

login pass setparam X1:Y1;setparam X2:Y2;setparam X3:Y3;

Формат SMS команд для запроса значения параметров:

login pass getparam X;

Расшифровка параметров

login - логин, который может быть сконфигурирован для ограничения доступа, по умолчанию отсутствует

pass - пароль, который может быть сконфигурирован для ограничения доступа, по умолчанию отсутствует

setparam - команда для назначения настроек

getparam – команада запроса значения параметров

X1/X2/X3 - номер параметра

Y1/Y2/Y3 - значение параметра

Если login и pass не заданы, тогда в начале SMS команды нужно ставить два пробела:

  setparam X1:Y1;setparam X2:Y2;setparam X3:Y3;

Также трекер поддерживает сервисные команды. Формат таких команд:

login pass cpureset

если пароль и логин отсутствуют:

 cpureset

Трекер поддерживает следующие сервисные команды:

Команда	Описание	Ответ
cpureset	Перезагрузка устройства	Нет на старых прошивках Да на новых прошивках
getinfo	Запрос текущего состояния устройства	Да
getver	Запрос текущей прошивки устройства	Да
getstatus	Запрос текущего состоянии модема	Да
getgps	Запрос о текущем времени, которые использует устройство	Да
getio	Запрос текущего состояний входов: цифрових, аналоговых и виходов	Да
ggps	Запрос текущего положения трекера с ссылкой на Google карту	Да
deleterecords	Команда на удаление всех записей с внутренней памяти	Да
web_connect	Команда на принудительнео подключение трекера к WEB конфигуратору	Да
defaultcfg	Команда сброса конфигурации трекера	Да
sdformat	Команда формативарония SD карты (на устройствах, где она используется)	Да

С полным перечнем команд можно ознакомиться по ссылке

SMS настройки для подключения к M2M Platform

Все примеры приводятся без логина и пароля, проверяйте, чтобы в начале команды было два пробела. Настройка подключения к M2M Platform:

  setparam 2004:hw.m2m.eu;2005:5027;2001:internet;

2001 – параметр для настройки APN. Для Украины Vodafone, Kyivstar и LifeCell поддерживают работу с APN internet. Код домашней сети в трекерах серии FMB настраивать не нужно.

Базовые настройки:

  setparam 900:1;901:3;102:0;107:1;109:14;

Частая передача данных (для дальнейшей настройки через GPRS):

  setparam 10000:60;10050:60;1000:600;

Включение стандартных параметров:

  setparam 50020:1;50030:1;50050:1;50110:1;50140:1;50250:1;

Настройка подключения к FOTA WEB (Веб конфигуратор) раз в час (параметр 13002)

  setparam 13003:1;13000:fm.teltonika.lt;13001:5000;13002:60;

Если вы хотите настроить какой-либо параметр через SMS/GPRS, его ID можно посмотреть в конфигураторе во всплывающем окне, которое появляется, если навестись на поле параметра курсором.

[ Teltonika: ID параметра для настройки ]

GPRS команди

Трекер и M2M Platform поддерживают отправку команд по GPRS каналу, то есть через активное подключение трекера к Платформе. Команды необходимо предварительно создать в настройках трекера.

[ Teltonika: Создание команд ]

Коли команди створені, їх можна виконати через меню Команди в закладці моніторингу


[ Teltonika: Отправка команд ]

Если трекер отправит ответ на полученную команду, то она появится в Уведомлениях в правом верхнем углу.

[ Teltonika: Ответ на команди ]

Обновление прошивки

Обновить прошивку на трекере можно следующим образом:

1. Через Конфигуратор для ПК

[ Teltonika: Обновление прошивки через конфигуратор ]

2. Через WEB Конфигуратор

[ Teltonika: бновление прошивки через через FOTA WEB ]

подсказка

Обновлять прошивку нужно осторожно, всегда есть вероятность, что трекер не обновится корректно. В некоторых случаях, если прошивка очень старая, нужно обновлять последовательно, устанавливая обязательные промежуточные прошивки. Если вы не знаете как обновлять, при этом трекер работает корректно – лучше его не трогать. Или к обновлению прошивки привлечь профильных специалистов.

Идентификатор переданных параметров

ID	Название	Коэффициент	Значение	Примечание
239	Зажигание		0 - Выключено 1 - Включено	Настраивается в конфигураторе с привязкой к цифровому входу или значению напряжения
240	Движение/Стоянка		0 - Стоянка 1 - Движение
80	Режим работы		0 – Домашняя сеть. Стоянка 1 – Домашняя сеть. Движение 2 – Роуминг. Стоянка 3 – Роуминг. Движение 4 – Неизвестная сеть. Стоянка 5 – Неизвестная сеть. Движение
21	GSM сигнал		0 - Отсутствует 1 - Очень слабый 2 - Слабый 3 - Средний 4 - Хороший 5 - Отличный
200	Режим сна		0 - Режим сна отключен 1 – GPS сон 2 – Глубокий сон 3 – Online сон 4 - Ультра сон
69	Статус GNSS		0 - GNSS отключено 1 – GNSS включено. Положение определено 2 - GNSS включено. Положение не определеноо 3 - GNSS в режиме сна	GNSS - навігаційний модуль
181	PDOP	0.1	< 1 - Идеальная 2-3 - Отличная 4-6 - Хорошая 7-8 - Средняя 9-20 - Ниже среднего 21-50 - Плохая > 51 - Очень плахая	Точнось определения положения
182	HDOP	0.1	< 1 - Идеальная 2-3 - Отличная 4-6 - Хорошая 7-8 - Средняя 9-20 - Ниже среднего 21-50 - Плохая > 51 - Очень плахая	Горизонтальная точность
66	Напряжение входное	0.001	Вольт
241	Активный GSM Оператор		25501 - Vodafone 25503 - Kyivstar 25506 - LifeCell
1	Цифровой вход 1		0 - Выключен 1 - Включен
9	Аналоговый вход 1	0.001	Вольты
179	Цифровий виход 1		0 - Выключен 1 - Включен

С полным перечнем параметров, отправленных трекером, можно ознакомиться по ссылке
